Descripción

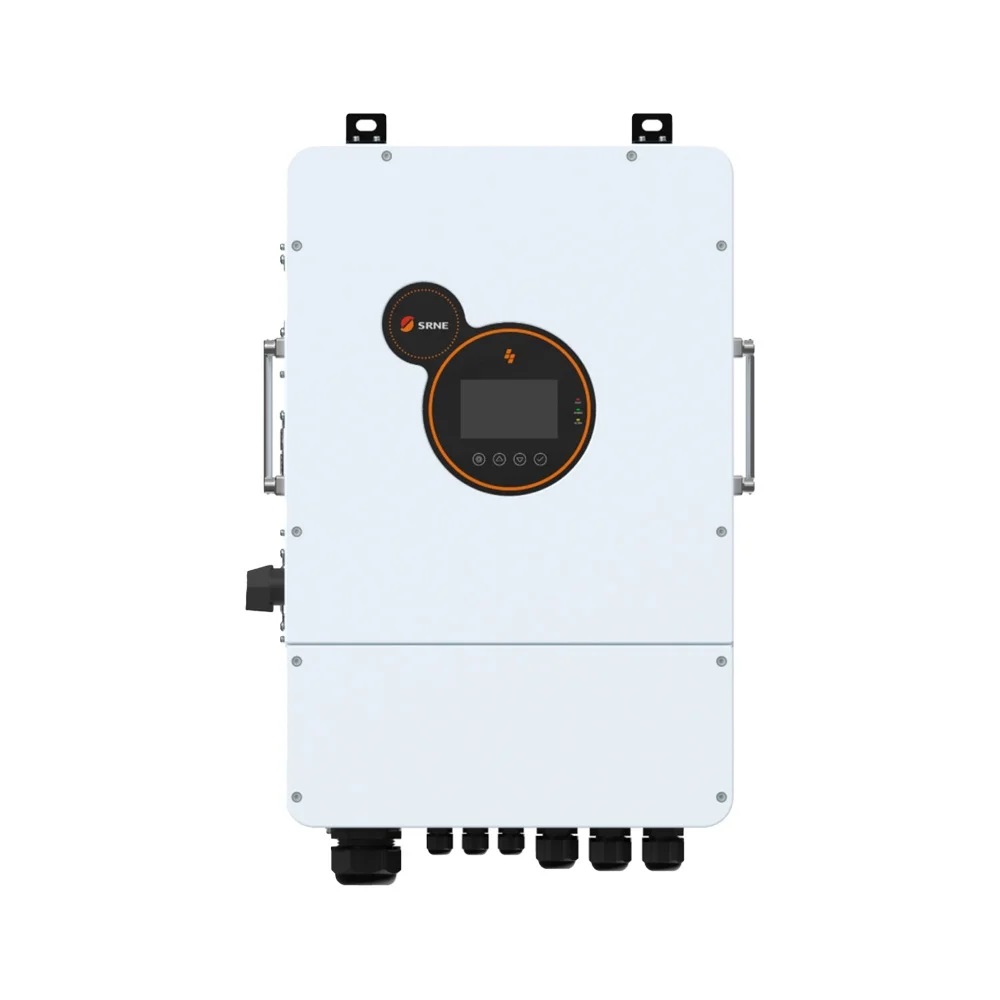

El Inversor Híbrido SRNE de 10 kW es una solución de última generación diseñada para sistemas solares residenciales, comerciales e industriales que requieren un suministro energético continuo, confiable y eficiente. Con una potencia nominal de 10,000W y un pico de salida de hasta 20,000VA, este equipo se adapta a diversas aplicaciones, maximizando el aprovechamiento de la energía solar disponible.
Cuenta con dos controladores MPPT independientes, lo que permite conectar y gestionar varios arreglos de paneles solares de forma eficiente, asegurando un rendimiento óptimo incluso en condiciones de baja radiación. Su eficiencia máxima del 97.5% y eficiencia MPPT del 99.9% garantizan una conversión superior de la energía generada.
Es compatible con baterías de 48V, tanto de litio como de plomo-ácido, lo que proporciona gran flexibilidad en el almacenamiento de energía y permite una carga y descarga de hasta 200A, facilitando la recarga rápida durante las horas de alta producción solar y garantizando respaldo nocturno o en días nublados.
Gracias a su protección IP65, es resistente al polvo y al agua, ideal para instalaciones en exteriores sin comprometer su durabilidad o rendimiento. Además, incorpora múltiples medidas de seguridad, como protección contra sobretensiones, monitoreo de aislamiento y función anti-isla, garantizando un funcionamiento seguro y confiable.
El inversor permite la conexión en paralelo de hasta seis unidades, facilitando configuraciones trifásicas y ampliando la capacidad del sistema según las necesidades del proyecto. Esta característica lo convierte en una opción escalable para aplicaciones de mayor envergadura.
En resumen, el Inversor Híbrido SRNE 10kW combina potencia, seguridad, flexibilidad y eficiencia, siendo una opción robusta y versátil para maximizar el rendimiento de sistemas solares con almacenamiento energético.
AC Salida (Carga)
-
Potencia nominal: 10,000 W
-
Potencia máxima: 20,000 VA
-
Tensión de salida: 120/240 V (Split-phase)
-
Capacidad motor: 6 HP
-
Frecuencia: 50/60 Hz ± 0.3
-
Tiempo de conmutación: 10 ms (típico)
AC Salida (Red Eléctrica)
-
Potencia nominal (grid): 10,000 W
-
Potencia máxima (grid): 10,000 VA
-
Corriente nominal a 240V: 41.7 A
-
Corriente máxima a 208V: 48.1 A
-
Factor de potencia: 0.8 leading / 0.8 lagging
-
THD (distorsión armónica total): <3%
Batería
-
Tipo: Plomo-ácido / Litio / Personalizada
-
Voltaje nominal: 48 V
-
Rango de voltaje: 40–60 Vdc
-
Corriente máxima de carga solar: 200 A
-
Corriente máxima de carga generador: 60 A
-
Corriente máxima de carga red: 120 A
-
Corriente máxima de carga híbrida: 200 A
Entrada Solar (PV)
-
Número de MPPT: 2
-
Potencia máxima de entrada (total): 6.6 kW + 6.6 kW = 13.2 kW
-
Corriente máxima por MPPT: 25 A
-
Corriente de cortocircuito máxima por MPPT: 37 A
-
Tensión máxima de circuito abierto: 500 Vdc + 500 Vdc
-
Rango de voltaje MPPT: 120–450 Vdc
Entrada Red / Generador
-
Rango de voltaje: 90–140 Vac
-
Rango de frecuencia: 50/60 Hz
-
Corriente máxima bypass (sobrecarga): 63 A
Eficiencia
-
Eficiencia MPPT: 99.9%
-
Eficiencia máxima: 97.5%
-
Eficiencia europea: 97%
Generales
-
Capacidad en paralelo: hasta 6 unidades (trifásico desde 3)
-
Dimensiones: 750 x 440 x 240 mm
-
Peso: 42 kg
-
Método de refrigeración: Ventilación forzada
-
Protección ambiental: IP65
-
Temperatura de operación: -25 a 60°C (derating > 45°C)
-
Comunicación: RS485 / CAN / USB / Contacto seco
-
Módulo externo (opcional): Wi-Fi / GPRS
-
Topología: Sin transformador
-
Certificaciones: UL1741, IEEE1547.1-2020, CEC, Rule 21, HECO, FCC Clase B, RoHS
Protecciones Integradas
-
Protección contra polaridad inversa en PV
-
Protección anti-isla
-
Monitoreo de corriente residual
-
Monitoreo de aislamiento
-
Protección contra cortocircuito en salida
-
Protección contra sobrecorriente
-
Protección contra sobretensión (AC tipo II / DC tipo II)
